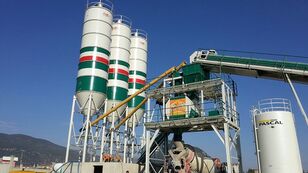

Ny Plusmix 130 m³/hour STACIONARNYY BETONNYY ZAVOD - FİXE betongfabrikk

Interessert i annonsen?
Kontakt selgeren
Interessert i annonsen?
Kontakt selgeren
på forespørsel
Send en prisforespørsel
Kontakt selgeren
Merke Plusmix
Type betongfabrikk
Produksjonsår 06/2022
Sted Tyrkia
Dato oppført i går
Machineryline ID FE17957
Yteevne 130 m3/t
Stand ny
Originalt malt
Mer informasjon
Farge blå
Mer informasjon


Volume : 4x30 = 120m3
Number of compartments : 4 compartments 8 pcs. dosing cover
Plate thickness : Cast hoppers 7 mm top covers 6 mm unloading cover 12 mm
Vibrator : 3 pcs. 300/3 350-400 kg pulse KEM-P
Air Installation : Made of 1’’ PVC pipe, resistant to pressure, 8 pcs. Italian valve 2 pcs. air preparer are available.
Closing of bunker top with painted trapeze plate


Size : 1000x 14.500 mm
Chassis Structure : Made of NPU profile, designed for maximum resistance to impact and bending.
Motor : Gamak 22 kw
Reducer : Dişsan DG 2-225
Belt rubber : 4 layered EP125
Bearings : with SNH series lubricator
Safety systems : Emergency stop button
Loadcell : 4 pcs. 5000kg KELLY brand


• With 2.5% error margin in aggregate weighing, precision has been increased to maximum level.
• There are 2 safety hangers for protecting weighing belt in bolt or load cell ruptures that may happen in time during aggregate weighing
• Equipped with safety measures such as emergency stop.

• Designed for easier loading compared to traditional loading methods.
• Made of steel material as 4 compartments, each being 30m3 with a total of 120m3 aggregate storage capacity.
• Each aggregate compartment has 2 unloading (dosing) cover. Unloading covers are opened and closed by pneumatic pistons. There are a total of 8 pneumatic pistons in the aggregate bunker.
• The Aggregate Weighing Bunker with 5.000 kg weighing capacity uses 4 pcs. of KELLY load-cells.
• Width:1.000 mm., Length:14.500 mm. aggregate weighing belt consists of 4 layered EP125 belt in TS 542 standards. Belt drive power is 22 Kw.
• Driving drum is covered with rubber to prevent belt slipping.
• There are 2 pcs. of electrical vibrators in the front partition of the bunker.

SIZE : 1000X31.000 MM
MOTOR : GAMAK brand 30 kw.
REDUCER: Dişsan DG 2-280 locked (prevents the material on the belt to go back during power loss)
DRUMS: Covered with rubber to prevent slipping of belt.
BEARINGS: SNH series lubricator
PLATFORM: Double sided walkway and job safety compatible railing.
SAFETY SYSTEM: Emergency stop button-belt slip switch.(optional)

• Chassis body is made of NPU profiles with resistance to all vibrations and torsions.
• Railings, walkways and platforms for the repair works at the mixer area are made in CE standards.
• Smoothing process is applied on all surfaces, primer paint is made and painted with a final layer of industrial type paint.

Origin: PLUSMIX / Turkey
Type: 4500/3000 lt Twin shaft mixer
Fresh concrete capacity : 3m3
Motor-Reducer: 2X55 Kw GAMAK motor dental reducer
Mixer arm quantity: 16 pieces
Mixer body wear: 14-16 manganese casting
Mixer pallets: Ni-hard 4 cast 35 mm thick
Other features: water dispenser, hydraulic drain cover, automatic central lubrication system. Maintenance cover safety system.
Concrete discharge cap: hydraulic system 9 lt/d Italian pump and hydraulic valve
Automatic lubrication: ILC brand Italian 6 point lubrication 2.88 d/G capacity 4 kg Hopper
The pro swich with automatic lubrication gives an audible and illuminated warning on the computer screen when no lubrication is performed. This feature prevents costly and lengthy revisions.

With the water distribution system poured on the mixer main shaft, the concrete holding of the main shaft and Mixer arms is prevented.

During the power outage, a hydraulic manual Jack is available to manually drain the concrete mix inside the mixer.

Low operating and maintenance costs, fast and easy-to-use Mixer shafts and seals.
Belt pulley, easy to service and maintain.
Inner wear lining plates can be easily replaced.


Aggregate Waiting Chamber : 1 pc.
Capacity : 3,5 m3
Primer : Yes
Valve : Pneumatic driven Butterfly Valve
Vibrator : 200/3
Cement Weighing Chamber : 1 pc.
Weighing Capacity : 1.500 KG
Loadcell : 3x1000 KG (KELİ)
Pneumatic Valve : V1-FS300S DIAMETER: 300mm
Valve Driver : CP 101
Vibrator : 1 pc. 100/3
Water Weighing Chamber : 1 pc.
Weighing Capacity : 1.100 KG
Loadcell : 2x1.000 KG (KELİ)
Pneumatic Valve : V1-FS150S Diameter: 150mm
Valve Driver : CP 101
Additive Weighing Chamber : 1 pc.
Weighing Capacity : 50 KG
Loadcell : 100 KG S Type (KELİ)
Pneumatic Valve : 1’’ Actuator Spherical Va
Air Compressor: 1 pc.
Brand : Akkomp
Capacity : 1210 lt/min air flow
Tank Volume : 700 lt
Motor Power : 7,5 kW 10 Hp
Operator Cabin :
Made of 2 mm. thick St-44 structural steel material.
40 mm. thick glasswool is used between the plate panels to prevent heat transfer.
Control cabin dimensions Width:2350mm Length:3500mm Height:2200mm

PLUSMİX brand concrete power plant automation systems are used in PLUSMIX concrete power plants. All system control is provided by Kartal or lion (display control panel ) designed by Turkish engineers. The PLC modules used in system control operate only as interfaces. The indicators used in weight measurement are high-tech and small-size, fast, responsive and accurate. The key materials used in the MCC control panel are SIEMENS brand. All control cables on the control panel are labeled on the ports. In this way, fault detection and monitoring can be done more easily.
Concrete production is completely automated through the computer. If necessary, the system can be interfered with using a mouse from the SCADA screen. The system in the SCADA program can be designed according to the characteristics and type of the official plant.
In addition to fast and reliable operation of the BETOSYSTEM SCADA program, it is also possible to access statistical and detailed production information. All reports made on the basis of the most preferred detailed production, prescription, customer, carrier and material can be obtained in detail from the computer screen or printer within the desired date range. In addition, if desired, the report can be designed with a custom reporting option. Our automation system guarantees accurate and accurate production as well as continuous and reliable operation with all high quality equipment.

Computerized control system and control (SCADA) system
PLUSMİX; concrete production SCADA program ( Beto system ) is a process control program specially developed for concrete plants because the indicator, PLC, is a much faster communication between PC. The EAGLE indicator and control device, which is developed only for concrete plants, contains all the equipment required for the control of the plant. With its electronic buttons and Universal visualizations on Eagle, it provides ease of use to all operators around the world. All production is monitored visually through SCADA program, intervene if necessary, order, recipe, parameters, inventory acceptance, failure tracking and reporting details of the production can be taken. It is extremely easy to use and can be monitored remotely if desired. All the records of the production can be transferred to a specified PC continuously.
Vis hele kommentaren


Hacim : 4x30 = 120m3
Göz adedi : 8 göz 16 adet dojazlama kapağı
Sac kalınlıklıarı : Döküş hopperler 7 mm üst kapaklar 6 mm boşaltım kapağı 12 mm
Vibratör : 3 adet 300/3 350 kg vuruşlu WAM -OZB
Hava tesisatı : 1’’ PVC borudan mamül yüksek basınca dayalı 16 adet italyan valf 2 adet hava hazırlayıcı mevcuttur.


Ebat : 1000x 13.900 mm
Şasi Yapısı :Bükme sacdan özel trapez yapısı ile darbeye ve eğilmeye karşı maksimum direnç olarak tasarlanmıştır.
Motor : Gamak 22 kw
Redüktör : Dişsan DG 2-250
Bant lastiği : 4 katlı
Yataklar :SNH 518, SNH 513 konik sıkma burçlu yağlama grasörlüklü
Emniyet sistemleri :Acil stop butonu
Lodcell : 4 Adet 5000kg KELLY marka.


Agrega tartımında %1 hata payı ile hassayite maximum seviyeye çıkartılmıştır.
Agrega Tartımı esnasında zamanla meydana gelebilecek civata veya load cell kopmalarında tartım bandını korumak amaçlı 2. Emniyet askısı vardır.
İpli şalter ve acil stop gibi güvenlik önlemleri ile donatılmıştır.

• Geleneksel yükleme metodlarına göre kolay yükleme yapılabilecek şekilde dizayn edilmiştir.
• çelik malzemeden 4 göz olarak imal edilmiş olup, herbiri 30 m3 olmak üzere toplam 120 m3 agrega depolama kapasitesine sahiptir.
• Her bir agrega gözü 2 adet boşaltma (dozajlama) kapağına sahiptir. Boşaltma kapakları pnömatik pistonlar tarafından açılıp kapatılmaktadır. Agrega bunkerinde toplam 8 adet pnömatik piston bulunmaktadır.
• 5.000 kg tartım kapasitesine sahip Agrega Tartım Bunkerinde 4 adet KELLY load-cell kullanılmaktadır.
• Eni:1.000 mm., Boyu:13.900 mm. agrega tartım bandı, TS 542 standartlarında 4 katlı EP125 banttan oluşmaktadır. Bant tahrik gücü 22 Kw’ tır.
• Bant kaymasını önleyecek şekilde Tahrik tanburu kauçuk kaplıdır.
• Bunker ön bölmesinde 2 adet elektrikli vibratör mevcuttur.

EBAT : 1000X32.000 MM
MOTOR : 30 Kw 1500d/d Gamak-Volt
REDİKTÖR: Dişsan DG 2-280 kilitli (elektrik kesintisi esnasında bant üzerindeki malzemenin geri kaçmasını önler)
TAMBURLAR: Bant lastiğinin kaymasını önlemek amaçlı kauçuk kaplı.
YATAKLAR: SNH- 518-SNH 513 konik sıkma burçlu sistem.
PLATFORM: Çift taraflı yürüme yollu ve iş güveniliğine uygun korkuluklu.

Ana Şase Bileşenleri ve İskelet Yapısı
• Şase gövdesi tüm titreşim ve burulmalara karşı dayanma mukavemetine sahip NPI ve NPU profilllerden imal edilmiştir.
• Karıştırıcı bölgesindeki bakım onarım işlemleri için korkuluklar, yürüyüş yolları ve platformlar CE standartlarında imal edilmiştir.
• Tüm yüzeylerde kumlama işlemi yapılmış olup, neme dayanıklı şopraym astar boyası atılmış olarak imal edilip epoksi tip son kat boya ile boyanacaktır.

TİPİ : 4500/3000 lt Twin shaft mikser
Taze Beton Kapasitesi : 3m3
Motor-Redüktör : 2x55 Kw GAMAK motor DİŞSAN redüktör
Karıştırıcı Kol adedi : 16 adet
Mikser Gövde aşınmazları : 14-16 manganlı döküm
Karıştırıcı Paletler : Ni-hard 4 döküm 35 mm kalınlığında
Diğer özellikleri : Su dağıtıcı , Hidrolik boşaltma kapağı, otomatik merkezi yağlama sistemi. Bakım kapağı emniyet sistemi.
Beton boşaltım kapağı : Hidrolik sistem 9 lt/d İtalyan pompa ve hidrolik valf
Otomatik yağlama : ILC marka İtalyan 6 nokta yağlamalı 2.88 d/g kapasiteli 4 kg hazneli

Çimento Tartı Bunkeri : 1 adet
Tartı Kapasitesi : 1200 kg
Loadcell : 3 x 1000 kg KELLY
Klape : Çap:300 WAM-ÖZB V1- FS300S
Vibratör : MVE 60/3 WAM-ÖZB 1 adet
Sürücü : CP 101, WAM-ÖZB

Su Tartı Bunkeri : 1 adet
Loadcell : 3 adet 1000 kg KELLY
Tartı Kapasitesi : 1000 Lt.
Klape : WAM V1 FS 150 T S Çap: 150 mm
Sürücü : CP 101, WAM-ÖZB

Katkı Bunkeri : 1 adet
Kapasite : 100 kg
Loadcell : 1 ADET x 100 kg KELLY
Klape : 1’’ Aktüatörlü Vana

Agrega Bekleme Bunkeri : 1 adet
Kapasite : 3m3
Malzeme Cinsi : 5mm ST37 Sac
İç aşınma plakaları : 5 mm ST52 Sac
Döküş Klepesi : Var

Hava Kompresörü :
• AKKOMP, 3 silindirli
• 7-8 bar işletme basıncı, 1210 litre / dakika hava debisi
• 700 lt tank kapasiteli
• 7,5 kW 10 Hp motor gücünde
Operatör Kabini :
• 2 mm. kalınlığında St-44 yapısal çelik malzemeden imal edilmiştir.
• Isı geçişini engellemek için sac paneller arasında 40 mm. kalınlığında cam yünü kullanılmıştır.

- Santral otomasyonu tam otomatik olarak kumanda paneli üzerindeki dokunmatik ekrandan çalışmaktadır.
- Kumanda ve kontrol işlemleri PLC ile gerçekleştirilir.İleri seviye PLC programları ve hata kontrol algoritmaları ile maksimum kapasitede oldukça yüksek tartı ve dozaj hassasiyetleri elde edilir.
- MCC ve kumanda panosu ağır çalışma şartlarına dayanıklı olarak imal edilir ve her türlü elektriksel koruma tedbirleri alınır.
- Operatör panel ekranından her türlü parametre ayarı, reçeteleme ve kalibrasyon işlemleri yapılabilir; üretim ve arıza bilgileri alınabilir.
- Işıklı mimik diyagram üzerinden manuel ve otomatik çalışma yapılabilir.Panel üzerindeki dijital göstergelerden akım ve gerilim değerleri izlenebilir.
- Operatörün eğitimi için hızlı ve güvenli, gerçek zamanlı simulasyonlar.
- Hertürlü parametrenin düzenlenmesi, alınması ve kalibrasyon işlemleri operatör panelindeki ekrandan yapılabilmektedir; üretim ve hata iletisi alınabilmektedir.

- Notebook (yazılım paketi ile birlikte), yazıcı, kesintisiz güç kaynağı ve SCADA yazılım paketi ile, bütün kumanda ve kontrol işlemleri, her türlü raporlamalar, arıza indikasyonları v.b. bilgisayar ekranından ve animasyon desteği ile yapılır.
- İstenen sayıda reçete hazırlanabilir, müşteri, araç bilgileri girilebilir ve en az bir yıl geriye dönük üretim bilgileri alınabilir.
- Internet / intranet vasıtasıyla uzaktan bakım ve müdahale. Üretim parametrelerinin laboratuvar, idari merkez ağı veya operatör vb. tarafından ayarlanabilmesi ve görüntülenebilmesi. Her yerden erişim ofis, şube, genel merkez vb. gibi.
